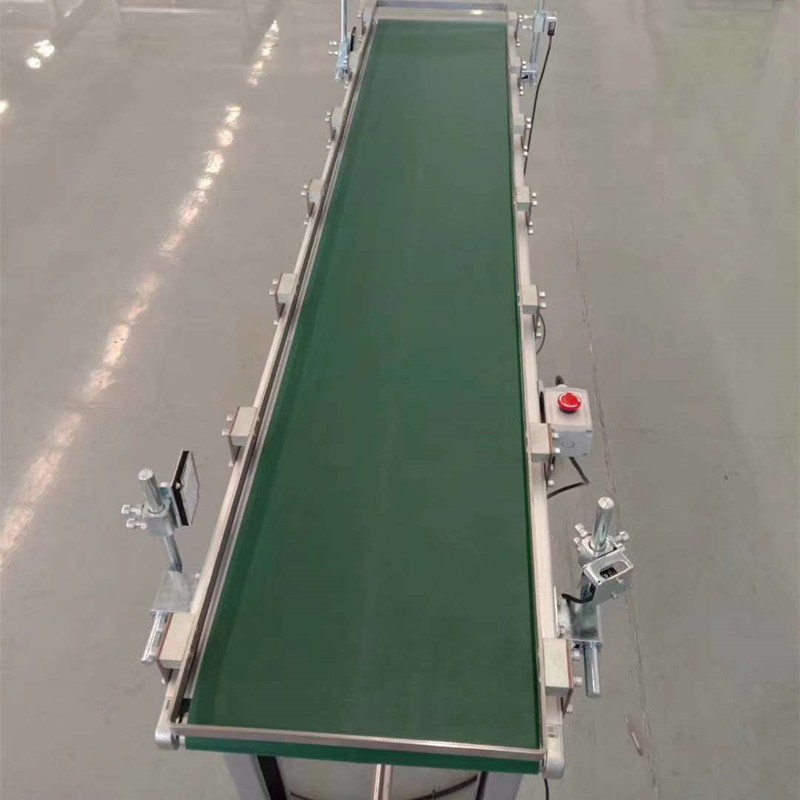

皮带输送机6种安全保护装置：作用、安装位置与工作原理

要点速览：皮带输送机常用6种安全保护装置——打滑检测器、纵向撕裂保护装置、双向拉绳开关、防跑偏装置、逆止器、溜槽防堵塞开关。按照皮带输送机工程设计规范，防跑偏、纵向撕裂、打滑检测和拉线保护是必须装设的四项保护；倾斜输送还需按制动力矩核算增设逆止或制动装置。

皮带输送机由输送带、驱动电机、支撑设备以及控制和保护装置组成，常由多条皮带机交叉组成完整的输送系统。它的运行状况直接关系到设备和人员安全，保护装置是否可靠意义重大。

6种保护装置一览

一、打滑检测器

当传动滚筒速度与输送带速度不同步时会产生相对滑动，即打滑。打滑分两种：

• 低速打滑：滚筒摩擦牵引力降低、输送带被卡住或拉紧力不足，较常见；
• 高速打滑：一般出现在下运带式输送机电动机发电工况下，较少见。

工作原理：检测输送带速度并与传动滚筒速度比较。正常运转时两者无差值；当带速高于正常值 10% 或低于正常值 25%–30% 时发出打滑报警，用户可通过控制系统停机，既防止打滑引发事故，又避免不必要的频繁制动。

二、纵向撕裂保护装置

尖角矸石、长条铁件等尖锐异物落到输送带上卡住时，会造成输送带纵向撕裂，撕裂多发生在给料点。钢丝绳芯输送带芯体钢绳之间的横向强度较弱，更容易撕裂，必须加以防护和检测。

该装置由防撕裂传感器和控制箱组成，一台控制箱可配 4–6 个传感器。传感器通常固定在受料段输送带下方的缓冲托辊之间，控制箱就近安装在无振动的墙面上。

三、双向拉绳保护装置

双向拉绳开关安装在皮带机中间架或支腿上，位置低于带面、便于现场人员操作，沿人行通道一侧布置；两侧都有人行通道时两侧都要设置。一般每隔 30–50 m 设一个，拉绳要平行于输送带并尽量减小垂度，保证开关正常动作。

四、防跑偏保护装置

输送带跑偏会造成带边早期撕裂、沿线撒料、无法正常运行，严重时因过度摩擦引起火灾。除提高安装质量、配备前倾式托辊和调心托辊外，还应在沿线装设跑偏监控装置，持续跑偏时自动停机。

五、逆止器

皮带机倾角超过一定值时需加装逆止器，防止停电时皮带倒转、物料倒流洒落。逆止器可安装在滚筒轴上，也可采用自带逆止器的减速机；有倾角的皮带机和斗式提升机一般都需要带逆止功能的减速机。

六、溜槽防堵塞开关

头部漏斗把卸下的物料导入后续设备、料仓或下一台输送机，并防止飞溅和粉尘逸出。防堵塞开关安装在漏斗内物料抛不到的侧面，当漏斗内物料堆积过满、压迫开关时发出信号停机。

常见问题

小型皮带输送机也要装这么多保护吗？

车间内的短距离轻型皮带机通常配急停按钮、防护罩和必要的跑偏、过载保护即可；长距离、大运量或散料输送的皮带机应按规范配齐四项必装保护。

拉绳开关间距怎么定？

一般每 30–50 m 设置一个，保证沿线任何位置的人员都能就近拉停；两侧有通道时两侧都要设。
